上图是模拟雷电击到配电设备时，在输电线路中感应产生的浪涌电压，或雷电落地后雷电流通过公共地电阻产生的反击高压，的脉冲产生电路。4kV时的单脉冲能量为100焦耳。 图中Cs是储能电容（大约为10uF，相当于雷云电容）；
Us为高压电源；
Rc为充电电阻；
Rs为脉冲持续时间形成电阻（放电曲线形成电阻）；
Rm为阻抗匹配电阻Ls为电流上升形成电感。 雷击浪涌抗扰度试验对不同产品有不同的参数要求，上图中的参数可根据产品标准要求不同，稍有改动。

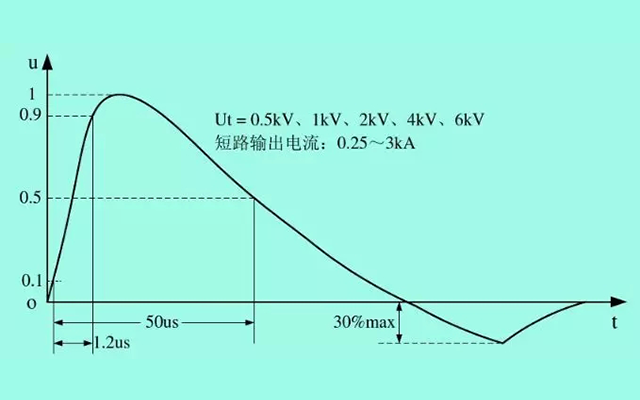

基本参数要求：
（1）开路输出电压：0.5～6kV，分5等级输出，最后一级由用户与制造商协商确定；
（2）短路输出电流：0.25～2kA，供不同等级试验用;
（3）内阻：2 欧姆，附加电阻10、12、40、42欧姆，供其它不同等级试验用；
（4）浪涌输出极性：正/负；浪涌输出与电源同步时，移相0～360度；
（5）重复频率：至少每分钟一次。
雷击浪涌抗扰度试验的严酷等级分为5级: 1级：较好保护的环境； 2级：有一定保护的环境； 3级：普通的电磁骚扰环境、对设备未规定特殊安装要求，如工业性的工作场所； 4级：受严重骚扰的环境，如民用空架线、未加保护的高压变电所。 X级：由用户与制造商协商确定。

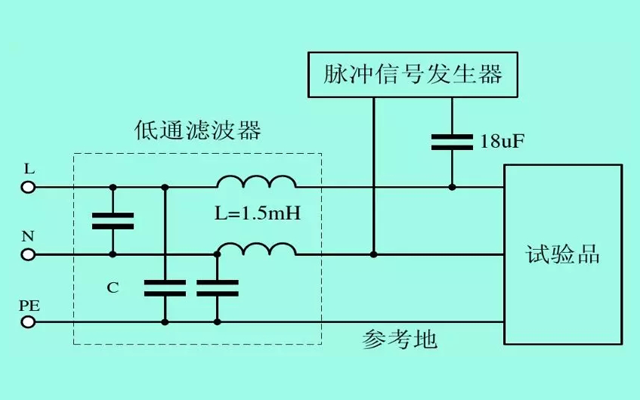

图中18uF电容，可根据严酷等级不同，选择数值也可不同，但大到一定值之后，基本上就没有太大意义。
10欧姆电阻以及9uF电容，可根据严酷等级不同，选择数值也不同，电阻最小值可选为0欧姆（美国标准就是这样）， 9uF电容也可以选得很大，但大到一定值之后，基本上就没有太大意义。
