模拟因雷电耦合，或者大功率设备启停、供电电源故障等所产生的脉冲干扰，考验产品的电源保护装置吸收浪涌脉冲的能力
模拟因雷电耦合，或者大功率设备启停、供电电源故障等所产生的脉冲干扰，考验产品的电源保护装置吸收浪涌脉冲的能力

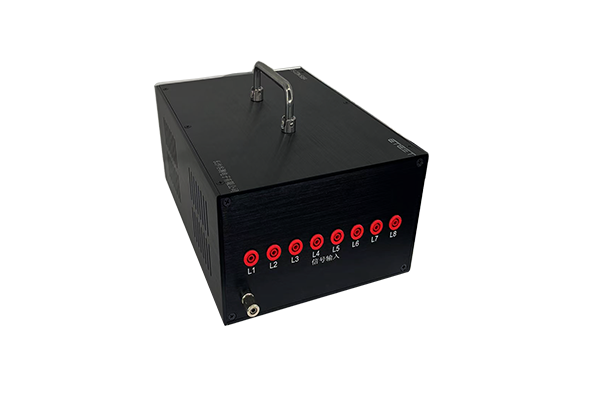

将浪涌脉冲施加到非屏蔽非对称的互联线路(信号线/数据线)，需要通过独立耦合/去耦网络来完成。ES-CDN-508A 非屏蔽非对称线耦合去耦网络按照IEC 61000-4-5标准要求，最多可八线测试。
1、采用高导磁性材料作为退耦器件
2、最多可八线通信线测试输出
3、耐浪涌冲击能力强，同时迭加浪涌波形
| 非屏蔽非对称线耦合去耦网络 | |
| 型号 | ES-CDN-508A |
| 最大耦合脉冲峰值电压 | 6kV |
| 脉冲波形 | 开路电压波1.2μs 50μs |
| 短路电流波：8μs 20μs | |
| 通讯模式 | 非屏蔽非对称线 |
| 通讯速率 | ≤1Mbps |
| 信号最高电压 | 50V |
| 阻抗 | 40Ω |
| 耦合方式 | CAP/GDT |
| 满足通讯端口 | RS232串口、I/0控制线 |
| 信号最高电压 | 50V |
| 产品尺寸 | 210mm×161mm×340mm |
