Conducted Disturbance ES-9100 脉冲磁场发生器用于脉冲磁场抗扰度试验，磁场范围：100A/m~3000A/m；支持上位机远程控制；支持测试报告自动保存，USB打印报告
1、磁场范围：100A/m~3000A/m
2、10.1寸智能化电容触控显示屏，操作简单
3、支持上位机远程控制
4、支持测试报告自动保存，USB打印报告

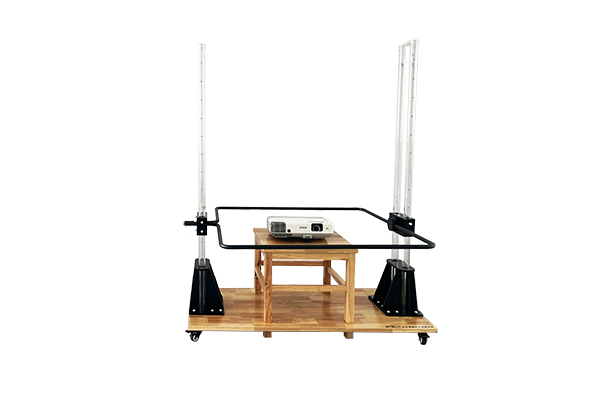

5、配置1m×1m的单环磁场线圈
6、内置标准库，用户直接调用标准设置即可测试
| 模拟项目 | 脉冲磁场抗扰度试验 |
| 磁场强度范围 | 100A/m~3000A/m |
| 波形上升沿时间 | 6.4μs、8μs |
| 波形脉冲宽度 | 16μs、20μs |
| 输出电压极性 | 正、负、先正后负、先负后正 |
| 冲击间隔时间 | 10s~999s可设置 |
| 重复次数 | 1~99999次可设置 |
| 线圈尺寸 | 1m×1m矩形线圈 |
| 线圈直径 | 4cm |
| 重量 | 约30kg |
| 接口 | HDMI、USB、RS485、LAN等 |
| 使用环境 | 温度：10℃～40℃，湿度：30%～70% |
| 工作电源 | AC：110V/220V@50Hz/60Hz |
| 外形尺寸 | 4U标准机箱 |
