Simulate the interference caused by battery voltage changes in automotive electronics under different operating conditions
Simulate the interference caused by battery voltage changes in automotive electronics under different operating conditions
Electrostatic discharge immunity
Low frequency magnetic field/radiation immunity
7637-2 7637-3
7637-4
Electrical performance testing
High voltage electrical performance
BCI high current injection

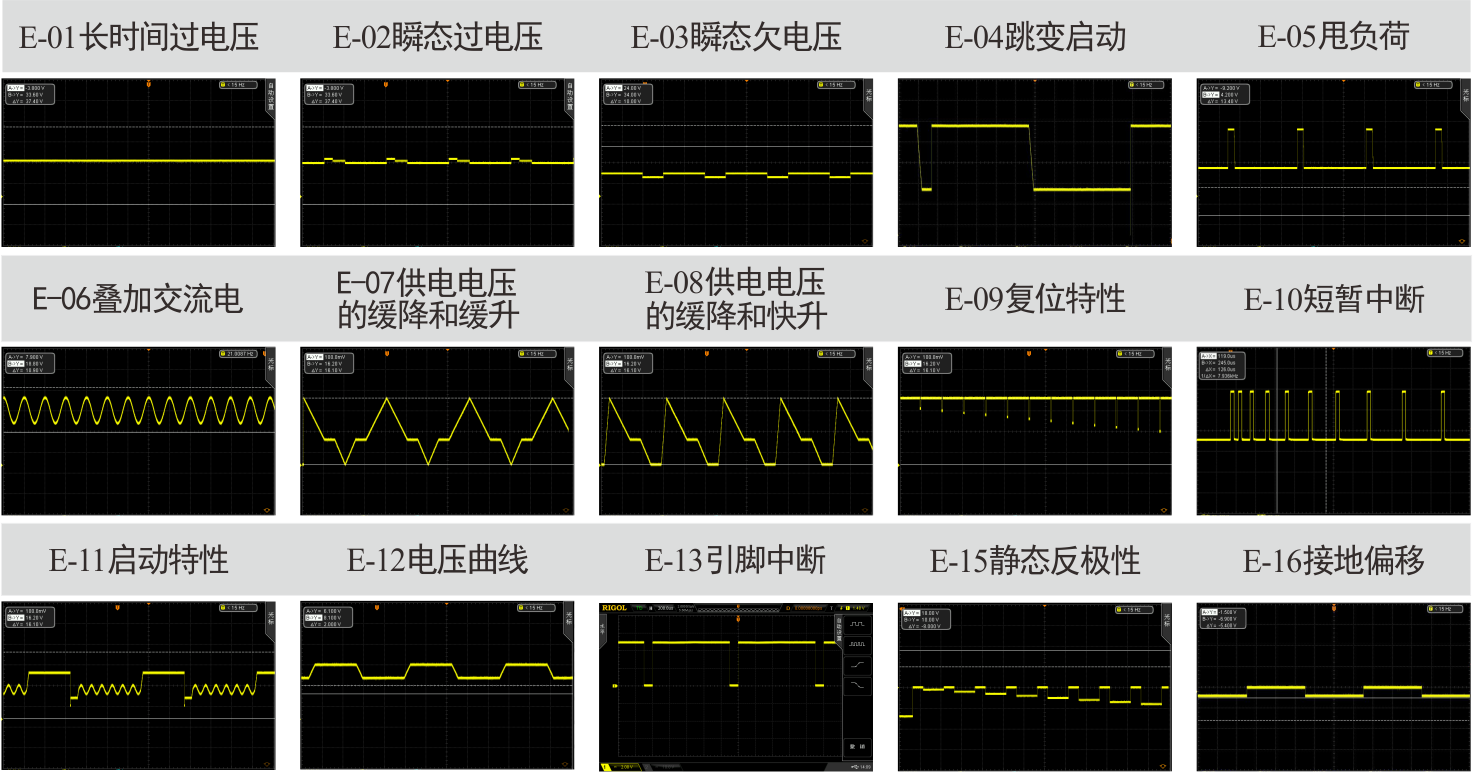

Automotive strip testing Handheld transmitter Low frequency magnetic field/conduction/radiation emission EMC testing, as one of the key performance indicators for electronic components, is of vital importance to automotive safety and product quality. The automotive electrical performance testing system complies with the requirements of standards such as ISO 16750-2, GB/T 28046.2, VW80000, LV124, LV148, Q/JLY J7111029D, VS-00.34-L-1002, GMW3172, and Q/BYDQ-A1901.707.2.
汽车电子可编程电源功能特点
·10.1寸安卓系统电容触控显示屏
·四象限双极性电源，满足12V、24V、48V车载电气系统
·频率带宽支持DC-300KHz
·任意设定电压变化，可高精度线性控制
·支持函数通过点编辑波形，最多支持1600万电压点
·支持几百家主机厂波形库，用户可自定义编辑波形，并进行储存命名
·支持多台同时触发，触发延时＜1μs
·远程自校正功能，方便使用
·任意编辑波形，支持直流线性、直流叠加交流、方波、三角波、指数波等20多种波形元素
·支持线损补偿
·选配纹波采样模块支持ISO 16750-2023 4.4要求
高速微中断开关功能特点
·内置S1、S2开关，自动取反
·支持正极、负极中断
·波形上升下降时间<200ns
·最小支持1μs中断时间
·可任意编程中断时间
·低内阻设计
·支持最多16路信号线
·多种电压变化率
·支持多路输出不同中断波形
·多种规格内阻，支持1Ω、10Ω、100Ω、1000Ω，支持外置电阻
| EA-PS400系列汽车电子可编程电源应用于汽车电子电气性能试验 | |
| 输出电压 | -40V～+40V四象限双极性 |
| 输出电流 | 10A、30A、50A、100A、200A（根据用户需求） |
| 瞬态电流 | 约为持续电流3~5倍，持续时间1ms~20ms（根据电容容量），超限自动限流 |
| 过流或者短路保护 | 支持 |
| 电压上升沿下降沿时间 | ＜10μs |
| 源阻抗（Ri） | 0mΩ～500mΩ可调。 另支持外置内阻，满足特定车厂标准要求 |
| 阻抗分辨率 | 1mΩ |
| 源阻抗精度 | ＜±5% |
| 输出电压频率 | DC-300kHz |
| 不同频段时无畸变的电压幅值（Vpp） | 100kHz时最大30Vpp ，200kHz时最大15Vpp ，300KHz时最大9Vpp |
| 输出频率精度 | ＜±1% |
| 正频率输出方式 | 固定、线性、对数 |
| 波形上升下降沿时间 | ＜3µs(0-36V) |
| 电压上升速率 | 约12V/µs |
| 纹波噪声 | ＜0.1Vpp |
| 最大输出功率 | 400W～8000W（根据用户需求） |
| 任意波形发生器 | 内置 |
| 功率放大器 | 内置 |
| 功率放大比例 | 1：10 |
| 组合波形编辑 | 支持直流、正弦波、方波、三角波、指数波、正弦扫频、方波扫频、三角波扫频。 |
| 组合波最小可编辑时间 | 5µs |
| 自由波编辑方式 | Excel、PC端上位机软件、屏界面 |
| 自由波波形点数 | ≤16000000 |
| 自由波可编辑点间隔时间 | 最小0.1µs |
| 自由波编辑软件 | 标配 |
| 自由波格式 | Excel、CSV |
| 示波器数据导入 | 支持 |
| 示波器数据格式 | CSV |
| 可导入波形容量 | 最大16M |
| 带宽 | 300kHz |
| 过热保护 | 支持 |
| 二次开发 | 支持信号触发、支持RS485程控 |
| 接口 | HDMI、USB、RS485、以太网 |
| 接口类型 | 支持高清投屏、支持鼠标、键盘操控、其他 |
| 使用环境 | 温度：10℃～40℃，湿度：30%～70% |
| 工作电源 | AC：110V/2200V@50Hz/60Hz |
| 外形尺寸 | 4U/19"标准机箱，电源容量大于50A尺寸不同 |
| 重量 |
约19kg（50A） |
| EA-I16 高速微中断开关 | |
| 电源线中断开关 | 内置 |
| 电源开关 | 内置S1(S+)、S-、S2 |
| S2泄放电阻 | 开路、0Ω、0.1Ω、1Ω、100Ω |
| 内阻 | ≤50mΩ |
| 最大电压 | 80V |
| 最大电流 | 50A、100A、200A根据用户需求 |
| 电流方向 | 正极、负极 |
| 上升下降沿时间 | ＜200ns |
| 波形畸变率 | ＜5% |
| 电压变化率 | ≥100V/µs、≥20V/µs |
| 开通时间 | 1µs～16s |
| 中断时间 | 1µs～16s |
| 中断时间步进 | 支持 |
| 峰值电流范围 | 持续电流400A，维持时间200ms，1200A可持续1ms,峰值电流若大于1200A自动切断供电。 |
| 校准附件 | 标配1Ω 、100Ω |
| 信号线中断开关 | 内置 |
| 内阻 | ≤150mΩ |
| 信号线通道 | 16通道可切换 |
| 切换方式 | 自动切换 |
| 试验模式 | 支持单路、多路同时试验。 |
| 最大电压 | 40V |
| 最大电流 | ≤2A |
| 电流方向 | 双向，任意接插 |
| 上升沿或者下降沿时间 | ＜200ns |
| 波形畸变率 | ＜5% |
| 中断数据编程 | 支持 |
| 峰值电流范围 | 最大3A持续200ms |
| 校准附件 | 标配1Ω 、1000Ω |
| 接口 | 以太网、HDMI、USB、RS485 |
| 接口功能 | 支持高清投屏、支持鼠标、远程控制 |
| 使用环境 | 温度：10℃～40℃，湿度：30%～70% |
| 工作电源 | AC：110V/220V@50Hz/60Hz |
| 外形尺寸 | 4U/19"标准机箱，电源容量大于50A尺寸不同 |
| 重量 | 约10kg |
| EA-7637-P5 汽车抛负载干扰发生器 | |
| Pulse5a | 适用于12V、24V系统 |
| 输出电压（Vs） | 10V～210V |
| 输出电压分辨率 | 1V |
| 输出电压精度 | ＜±5% |
| 源阻抗（Ri） | 0.5Ω～40Ω |
| 源内阻分辨率 | 0.1Ω |
| 脉冲宽度（td） | 40ms~9999ms可调节 |
| 上升时间（tr） | 1ms~10ms可调节 |
| 脉冲间隔（t1） | 11s～999s可调节（根据输出电压） |
| 分辨率 | 1ms |
| Pulse5b | 适用于12V、24V系统 |
| 输出电压（Vs） | 10V～210V |
| 抑制电压分辨率 | 1V |
| 上升时间（tr） | 1ms~10ms可调节 |
| 上升时间分辨率 | 1ms |
| 脉冲宽度（td） | 40ms~9999ms可调节 |
| 脉冲宽度分辨率 | 1ms |
| 脉冲间隔时间 | 11s～999s可调节（根据输出电压） |
| 脉冲次数 | 1～99999次 |
| 样品支持电压 | 80V Max |
| 样品支持电流 | 根据用户需求30A、50A、100A、200A |
| 过流或者短路保护 | 支持 |
| 过热保护 | 支持 |
| 通用参数 | |
| 接口 | 以太网、HDMI、USB、RS485等 |
| 二次开发 | 支持以太网、RS485程控 |
| 接口功能 | 支持高清投屏、支持鼠标、远程控制 |
| 使用环境 | 温度：10℃～40℃，湿度：30%～70% |
| 工作电源 | AC：110V～220V@50/60Hz |
| 外形尺寸 | 4U/19" |
| 重量 | 约15kg |
