ISO 7637-2、GB/T 21437.3、GB/T 21437.2、IS0 16750-2、IS0 7637-3、GB/T 28046.2

系统主机包含多个功能模块组成，主机包含（汽车电子可编程电源、EA-7637汽车电子瞬态干扰发生器）。主机具备液晶显示界面和独立操作的功能键，可通过软件和面板的功能键进行操作；同时可通过USB、以太网线与计算机连接由软件完成全自动控制。软件内置ISO 7637-2、GB/T 21437.3、GB/T 21437.2、IS0 16750-2、IS0 7637-3、GB/T 28046.2标准库，软件兼容Windows7，Windows10，Windows11操作系统。

EA-PS400系列汽车电子可编程电源应用于汽车电子电气性能试验
输出电压	-40V～+40V四象限双极性
输出电流	10A、30A、50A、100A、200A（根据用户需求）
瞬态电流	2倍额定电流1ms~10ms或定制
过流或者短路保护	支持
电压上升沿下降沿时间	＜10μs
源阻抗（Ri）	0mΩ～500mΩ可调。 另支持外置内阻，满足特定车厂标准要求
阻抗分辨率	1mΩ
源阻抗精度	＜±5%
输出电压频率	DC-300kHz
不同频段时无畸变的电压幅值（Vpp）	100kHz时最大30Vpp ，200kHz时最大15Vpp ，300kHz时最大9Vpp
输出频率精度	＜±1%
正频率输出方式	固定、线性、对数
波形上升下降沿时间	＜3µs(0-36V)
电压上升速率	约12V/µs
纹波噪声	＜0.1Vpp
最大输出功率	400W～8000W（根据用户需求）
任意波形发生器	内置
功率放大器	内置
功率放大比例	1：10
组合波形编辑	支持直流、正弦波、方波、三角波、指数波、正弦扫频、方波扫频、三角波扫频。
组合波最小可编辑时间	5µs
自由波编辑方式	Excel、PC端上位机软件、屏界面
自由波波形点数	≤16000000
自由波可编辑点间隔时间	最小0.1µs
自由波编辑软件	标配
自由波格式	Excel、CSV
示波器数据导入	支持
示波器数据格式	CSV
可导入波形容量	最大16M
带宽	300kHz
过热保护	支持
二次开发	支持信号触发、支持RS485程控
接口	HDMI、USB、RS485、以太网
接口类型	支持高清投屏、支持鼠标、键盘操控、其他
使用环境	温度：10℃～40℃，湿度：30%～70%
工作电源	AC：110V/2200V@50Hz/60Hz
外观尺寸	4U/19"标准机箱，电源容量大于50A尺寸不同
重量	约19kg（50A）

EA-7637汽车电子瞬态干扰发生器应用于汽车电子瞬态干扰测试

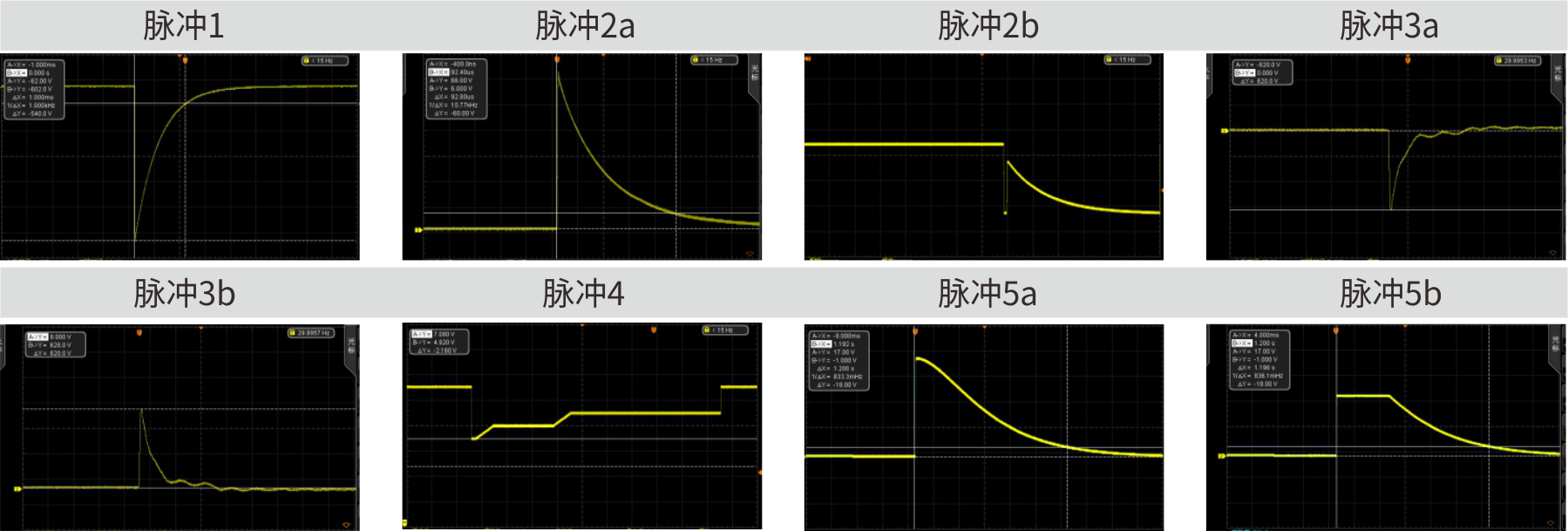

Pulse1	适用于12V、24V系统
输出电压（Vs）	-20V ～ -700V
输出电压分辨率	1V
输出电压精度	＜±5%
输出阻抗（Ri）	2Ω、4Ω、10Ω、30Ω、50Ω、60Ω、100Ω
脉冲宽度（td）	50µs、100µs、200µs、300µs、350µs、400µs 、1000µs、2000µs
上升时间（tr）	1µs（0.5µs~1.0μs）、3µs（1.5µs~3µs）
脉冲间隔（t1）	0.2s～999.9s（最短时间与输出电压相关）
DUT电压	80V  Max
DUT电流	根据用户需求：30A、50A、100A、200A
Pulse2a	适用于12V、24V系统
输出电压（Vs）	20V～700V
输出电压分辨率	1V
输出阻抗（Ri）	2Ω、4Ω、10Ω、30Ω、50Ω、 60Ω、100Ω
脉冲宽度（td）	50µs、100µs、200µs、300µs、350µs、400µs 、1000µs、2000µs
上升时间（tr）	1µs（0.5µs~1.0μs）、3µs（1.5µs~3µs）
脉冲间隔（t1）	0.5s～999.9s
Pulse3a、Pulse3b	适用于12V、24V系统
输出电压（Vs）	脉冲3a:-20V～-700V 脉冲3b:+20V～+700V
输出电压分辨率	1V
输出阻抗（Ri）	50Ω
脉冲宽度（td）	150ns±45ns
脉冲群宽（t4）	0.1ms～99.9ms
脉冲群宽分辨率	0.1ms
脉冲群间隔(t5)	30ms～9999ms
脉冲群间隔分辨率	1ms
上升时间（tr）	5ns±1.5ns
脉冲频率（f1）	100～200000Hz
脉冲频率分辨率	1Hz
DUT电压	80V  Max
DUT电流	根据用户需求：30A、50A、100A、200A
Pulse5a	适用于12V、24V系统
输出电压（Vs）	10V～210V
输出电压分辨率	1V
输出电压精度	＜±5%
源阻抗（Ri）	0.5Ω～40Ω
源内阻分辨率	0.1Ω
脉冲宽度（td）	40ms~9999ms可调节
上升时间（tr）	1ms~10ms可调节
脉冲间隔（t1）	10s～999s可调节（最短时间与输出电压相关）
脉冲宽度分辨率	1ms
脉冲次数	1～99999次
Pulse5b	适用于12V、24V系统
输出电压（Vs）	10V～210V
输出电压分辨率	1V
抑制电压（Vp）	10V～210V
抑制电压分辨率	1V
上升时间（tr）	1ms~10ms可调节
脉冲间隔（t1）	10s～999s可调节（最短时间与输出电压相关）
脉冲宽度（td）	40ms~9999ms可调节
脉冲宽度分辨率	1ms
脉冲次数	1～99999次
DUT电压	80V  Max
DUT电流	根据用户需求30A、50A、100A、200A
过流或者短路保护	支持
过热保护	支持
通用参数
接口	LAN、HDMI、USB、RS485等
二次开发	支持LAN、RS485程控
接口功能	支持高清投屏、支持鼠标、远程控制
使用环境	温度：10℃～40℃，湿度：30%～70%
工作电源	AC：110V～220V@50/60Hz
外观尺寸	4U/19"
重量	约15kg(50A)

汽车零部件测试
