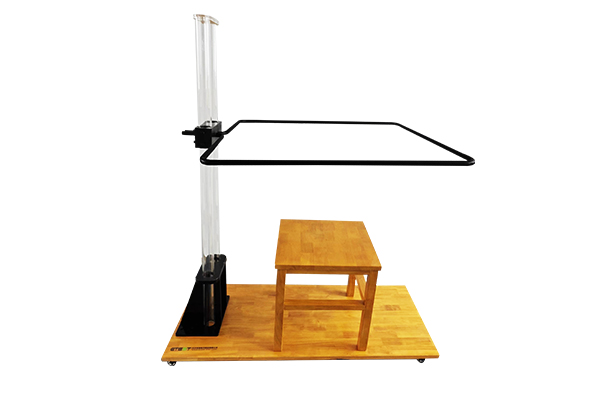

Simulate the immunity requirements of equipment under operating conditions to damping oscillation magnetic field disturbances in medium and high volta
Simulate the immunity requirements of equipment under operating conditions to damping oscillation magnetic field disturbances in medium and high volta
electrostatic discharge
Radio frequency radiation
EFT
lightning surge
RF conduction
Power Frequency Magnetic Field
Pulse magnetic field
Damped Oscillatory Magnetic Field
AC voltage drop
Ring wave Common mode conduction Damped oscillation wave Differential mode immunity DC voltage drop Impulse voltage
Radiated Disturbance
Conducted Disturbance ES-1003 阻尼振荡磁场发生器采用电子开关技术，波形光滑，使用寿命长。10.1寸智能化电容触控显示屏，操作方便智能。
1、试验电压最高可达3kV
2、10.1寸智能化电容触控显示屏，操作简单
3、采用电子开关技术，波形光滑，使用寿命长
4、100kHz、1MHz的振荡频率
5、磁场强度：1A/m~100A/m
6、源阻抗200Ω
7、内置标准库，用户可直接调出标准设置即可测试
8、性能稳定可靠
9、体积小巧，占用空间小，方便移动
| 模拟项目 | 阻尼振荡磁场抗扰度试验 |
| 输出电压 | 0.2kV~3.0kV |
| 振荡频率 | 100kHz、1MHz |
| 测试磁场范围 | 1A/m~100A/m |
| 源脉冲极性 | 正、负、先正后负、先负后正 |
| 源阻抗 | 200Ω |
| 上升时间 | 75ns |
| 重复频率 |
1~50Hz@100kHz 1~500Hz@1MHz |
| 衰减率 | PK5＞PK1的50%，PK10＜PK1的50% |
| 脉冲持续时间 | 1s~9999s可调 |
| 群宽（td） | 0.1s~100s |
| 重复周期（Tr） | 0.1s~100s |
| 操作系统 | Android |
| 显示 | 10.1寸智能化电容触控显示屏 |
| 其他接口 | HDMI、USB、RS485、LAN等 |
| 使用环境 | 温度：10℃~40℃，湿度：30%~70% |
| 设备供电 | AC：110V/220V@50Hz/60Hz |
| 外观尺寸 | 4U/19"标准机箱 |
| 重量 | 14kg |
