Automotive strip testing Handheld transmitter Low frequency magnetic field/conduction/radiation emission EA-PS400系列 汽车电子可编程电源(双极性直流电源)采用四象限程控电源的任意波形电源，不仅能满足ISO16750-2、GB/T28046.2、VW80000、LV124标准要求，还能任意编辑各个车厂波形，频率高达300kHz
1、满足12V、24V系统测试
2、电压范围：-40V~+40V
3、四象限双极性输出
4、源阻抗0~500mΩ可调
5、正弦频率可达300kHz
6、支持任意波形编辑
7、极小的纹波噪声
8、强大的带载能力
9、输出波形在屏幕上实时显示
10、显示实际的电压电流
11、支持点编辑波形
12、支持波形克隆
13、内置车厂标准
14、自动储存报告
15、支持RS485、以太网远程控制
16、可通过Excel编辑电压导入设备复现波形
17、10.1寸智能化电容触控显示屏
18、支持多台触发，延时<1μs
19、支持纹波电流校准及实时监测
20、符合ISO 7637-2标准中的脉冲2b/脉冲4标准要求
| 应用于汽车电子电气性能试验 | |||||
| 型号 | EA-PS400 | EA-PS400A | EA-PS400B | ||
| 输出电压 | -40V～+40V四象限双极性 | ||||
| 输出电流 | 10A、30A、50A、100A、200A（根据用户需求） | ||||
| 瞬态电流 | 2倍额定电流1ms~10ms或者定制 | ||||
| 过流或者短路保护 | 支持 | ||||
| 电压上升沿下降沿时间 | ≤10μs | ||||
| 源阻抗（Ri） | 0mΩ～500mΩ可调。 另支持外置内阻，满足特定车厂标准要求 | ||||
| 阻抗分辨率 | 1mΩ | ||||
| 源阻抗精度 | ≤±5% | ||||
| 输出电压频率 | DC~300kHz | DC~200kHz | DC~100kHz | ||
| 不同频段时无畸变的电压幅值（Vpp） | 100kHz时最大30Vpp ，200kHz时最大15Vpp ，300kHz时最大9Vpp | ||||
| 输出频率精度 | ≤±1% | ||||
| 正频率输出方式 | 固定、线性、对数 | ||||
| 波形上升下降沿时间 | ＜3µs(0-36V) | ||||
| 电压上升速率 | 约12V/µs | ||||
| 纹波噪声 | ＜0.1Vpp | ||||
| 最大输出功率 | 400W～8000W（根据用户需求） | ||||
| 任意波形发生器 | 内置 | ||||
| 功率放大器 | 内置 | ||||
| 功率放大比例 | 1：10 | ||||
| 组合波形编辑 | 支持直流、正弦波、方波、三角波、指数波、正弦扫频、方波扫频、三角波扫频 | ||||
| 组合波最小可编辑时间 | 5µs | 100µs | |||
| 自由波编辑方式 | Excel、PC端上位机软件、屏界面 | / | |||
| 自由波波形点数 | ≤16000000 | ||||
| 自由波可编辑点间隔时间 | 最小0.1µs | ||||
| 自由波编辑软件 | 标配 | ||||
| 自由波格式 | Excel、CSV | ||||
| 示波器数据导入 | 支持 | ||||
| 示波器数据格式 | CSV | ||||
| 可导入波形容量 | 最大16M | ||||
| 带宽 | 300kHz | ||||
| 过热保护 | 支持 | ||||
| 二次开发 | 支持信号触发、支持RS485程控 | ||||
| 接口 | HDMI、USB、RS485、以太网 | ||||
| 接口类型 | 支持高清投屏、支持鼠标、键盘操控、其他 | ||||
| 使用环境 | 温度：10℃～40℃，湿度：30%～70% | ||||
| 工作电源 | AC：110V/2200V@50Hz/60Hz | ||||
| 外观尺寸 | 4U/19"标准机箱，电源容量大于50A尺寸不同 | ||||
| 重量 | 约19kg（50A） | ||||
| 型号 | 电压范围 | 最大工作电流 | 外观尺寸 |
| EA-PS401 | ±40V | 10A | 4U/19"标准机箱 |

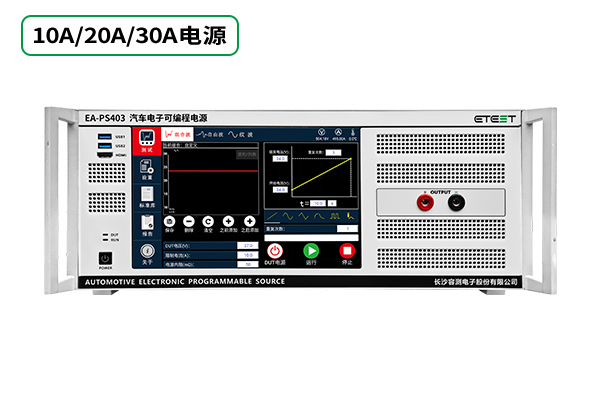

| EA-PS403 | ±40V | 30A | 4U/19"标准机箱 |

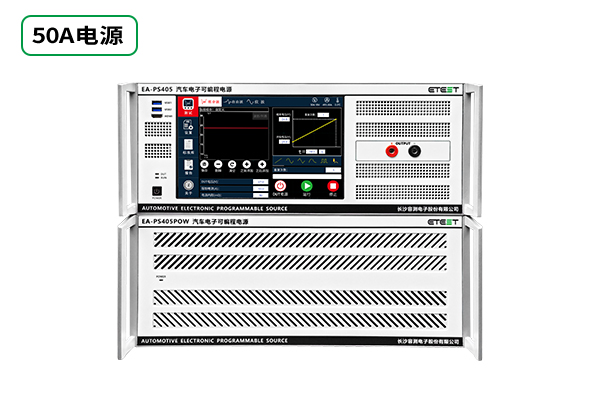

| EA-PS405 | ±40V | 50A | 2*4U/19"标准机箱 |

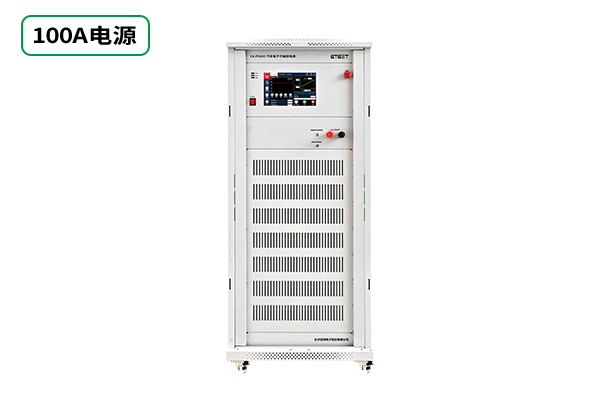

| EA-PS410 | ±40V | 100A | 27U机柜 |
| EA-PS420 | ±40V | 200A | 27U机柜 |
